冲压模具总装配图对冲压件的排样图有什么要求

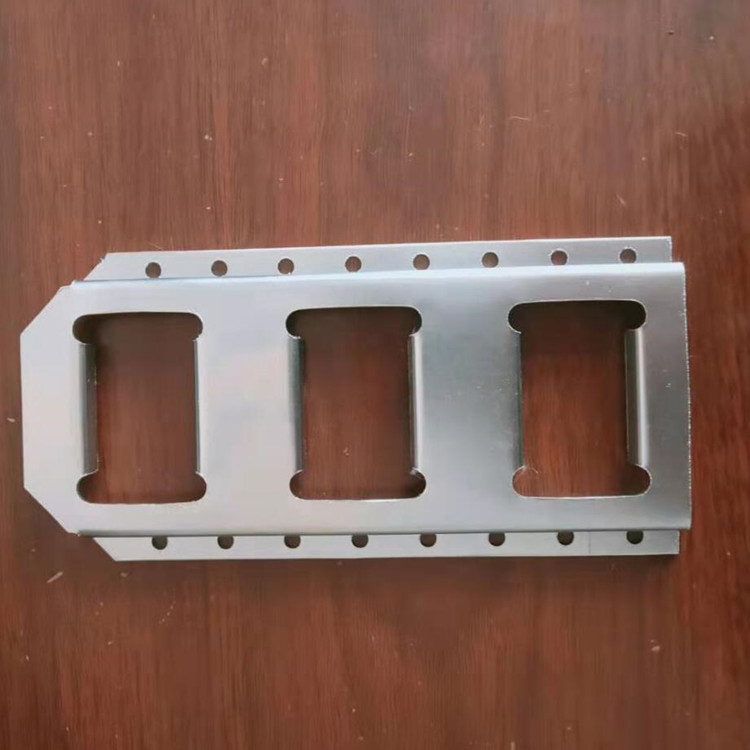

冲压件加工厂的模具设计人员，在绘制冲压件模具的总装配图时，也需要绘制出冲压件的排样图，那么绘制这个排样图应遵守什么规范呢？下面来说明下。
绘制排样图时，应做到以下三点：
1.加工冲压件的原料是利用带料、条料时，应画出排样图，一般画在总装图右上角的工件图下面或俯视图与明细栏之间。
2.排样图应包括排样方式、零件的冲裁过程、定距方式（用侧刃定距时侧刃的形状、位置）、材料利用率、步距、搭边、料宽及公差，对弯曲、卷边工序的零件要考虑材料纤维方向。通常从排样图的剖切线上可以看出是单工序模还是复合模具或级进模。
3.排样图上的送料方向与模具结构图上的送料方向必须一致，以使其它读图人员一目了然。
